土壤養分傳感器
- 產品介紹

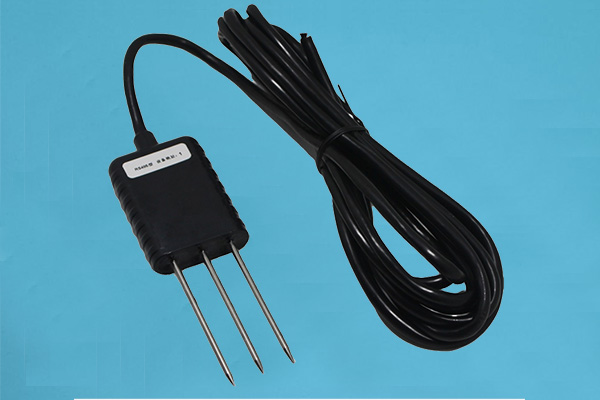

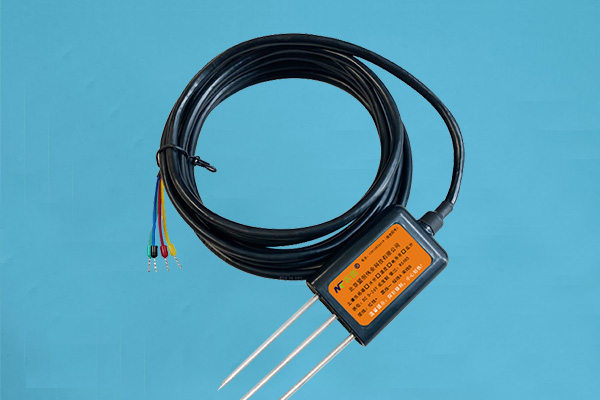

MC-NPK型土壤養分銨態氮、硝態氮、速效磷、有效鉀、速效氮傳感器
原理
MC-NPK土壤養分傳感器是一種專門用來監測土壤中銨態氮、硝態氮、速效磷、有效鉀、速效氮等養分含量的儀器。其又被稱為土壤氮磷鉀傳感器，原理是采用物理傳感器非化學法。傳感器可長期埋入土壤或者其它介質當中，用來監測土壤養分數據的變化情況。該設備在溫室大棚、果園、茶園等領域的應用，可讓種植戶掌握高效施肥方式。
特點：
1、設計小巧，外形尺寸為150×45×15mm(長×寬×厚)，可更方便埋入土壤。
2、采用316L不銹鋼作為探針。
3、氮磷鉀傳感器可長期埋入土壤，設備性能不受影響。
4、傳感器受土質影響小，可應用于紅壤、黑土、鹽堿土、高山土、水稻土、潮土等等多種土質。
應用范圍：
可廣泛應用于科學實驗、節水灌溉、污水處理、智慧農業、土壤墑情監測等等眾多領域。不管是溫室大棚、果園、茶園、花卉種植、苗木培育，還是樹木園林、糧食倉儲、畜牧養殖都可使用該設備進行養分監測。
土壤養分傳感器數據轉換方法：
土壤養分RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00(新地址)(校驗位低)(校驗位高)
查詢傳感器(地址為01)的銨態氮數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 73 | 00 | 01 | 75 | D1 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器73數據高 | 寄存器73數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | E2 | 38 | 0D |
氮 單位：ppm | ||||||
以上數據表示：氮00XE2=226=226/10=22.6ppm(讀出值除以十計算)
查詢傳感器(地址為01)的硝態氮數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 74 | 00 | 01 | C4 | 10 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器74數據高 | 寄存器74數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 03 | 4A | 39 | 43 |
氮 單位：ppm | ||||||
以上數據表示：氮03X4A=842=842/10=84.2ppm(讀出值除以十計算)
查詢(地址為01)的磷數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 71 | 00 | 01 | D4 | 11 |
若接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器71數據高 | 寄存器71數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | D2 | 38 | 19 |
磷 單位：ppm | ||||||
以上數據表示：磷00XD2=210=210/10=21.0ppm(讀出值除以十計算)
查詢(地址為01)的鉀數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 72 | 00 | 01 | 24 | 11 |
若接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器72數據高 | 寄存器72數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | F1 | 79 | C0 |
鉀 單位：ppm | ||||||
以上數據表示：鉀00XF1=241=241/10=24.1ppm(讀出值除以十計算)
接線注意事項：
1、需要按序接線，否則會造成傳感器以及連接儀器損壞。
2、輸入電源不能超過設備最大加入電源，否則容易損毀設備。
安裝及使用注意事項：
1、在安裝前請先完整閱讀土壤氮磷鉀傳感器使用說明書。
2、插入傳感器需要避免與土壤中的石子或硬土塊相撞，以免損壞探針。
3、從土壤中取出要拿住傳感器本體，而不是直接拽拉電纜。
4、為了提高測量精度，需要保障探頭插入土壤/基質時要充分。
